norelem apresenta novos grampos flutuantes compactos

Novo modelo é extremamente compacto de produção interna está disponível em duas versões.

A norelemalargou a sua gama de grampos flutuantes com um novo modelo extremamente compacto de produção interna. Como explica a empresa os mordentes de fixação dos grampos flutuantes seguram a peça de trabalho firmemente na respetiva posição através da força da mola, mas com certa flexibilidade, e apoiam-na – é por isso que os grampos flutuantes são utilizados com componentes de paredes finas que são sensíveis à flexão. A par disso também evitam vibrações e deformações durante a maquinação, o que os torna ideais para peças em bruto com rebarbas ou peças com formatos complexos ou irregulares. A fixação “flutuante“da peça permite a liberdade de movimentos necessária para a maquinação e produz resultados precisos ao trabalhar com peças de trabalho sensíveis, minimizando ao mesmo tempo os erros de fixação.

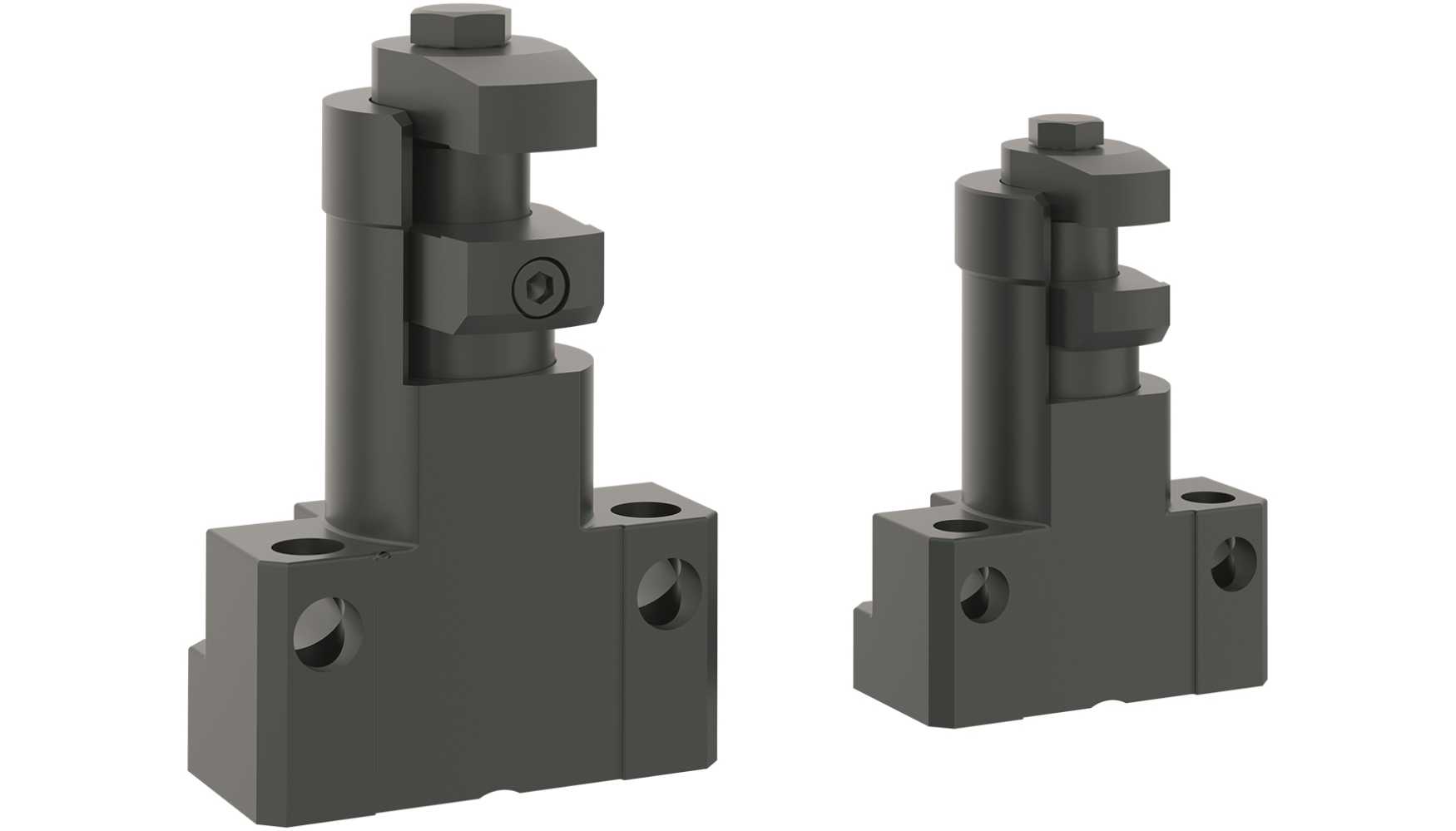

Os novos grampos flutuantes da norelem estão disponíveis em duas versões: O”Formato A“possui mordentes de fixação fixos, enquanto o”Formato B” permite a opção de trocar os mordentes de fixação. O Formato A foi concebido para gerar forças de suporte de carga e fixação de até 5000 N, o Formato B consegue atingir forças de suporte de carga e fixação de até 8000 N. Em ambas as versões, o corpo da base é feito de aço nitrocarburizado e os batentes finais são feitos de alumínio anodizado preto.

O grampo flutuante pode ser fechado por meio de um único elemento de atuação para fixar o componente e bloquear o corpo da base na posição correta. No primeiro passo, o grampo flutuante é pressionado para baixo de modo a ficar por baixo da peça de trabalho. No segundo passo, os mordentes do grampo flutuante rodam até à posição pretendida. Depois, o mordente inferior do grampo flutuante deve ficar em contacto com a parte inferior da peça de trabalho. No passo seguinte, a posição do grampo flutuante é fixada apertando a porca sextavada. É importante apertar a porca com o binário mínimo e máximo. Agora, a peça de trabalho está fixada e apoiada.
